4K(UHD TV)分辨率测试图卡

TE279分辨率测试图卡是为快速评估(主要是视觉评估)4K超高清电视相机的传输特性而设计的。 TE279测试卡是以灰色为背景(D=0.75;透射率=18%),在中间有个白色的大圆圈,里面分布了灰阶条和分辨率楔形线条。在中间圆圈的两边,排列了四个带有分辨率楔形线条的小圆圈。

市场价 : ¥2700
优惠价 : ¥1600
品 牌 : ESSER爱莎/Sine Image
单 位 : 张
4K(UHD TV)分辨率测试图卡
品牌:ESSER爱莎/Sine Image
型号:TE279D
尺寸:280 x 157.5mm
比例:16:9
类型:透射式

TE279分辨率测试图卡是为快速评估(主要是视觉评估)4K超高清电视相机的传输特性而设计的。

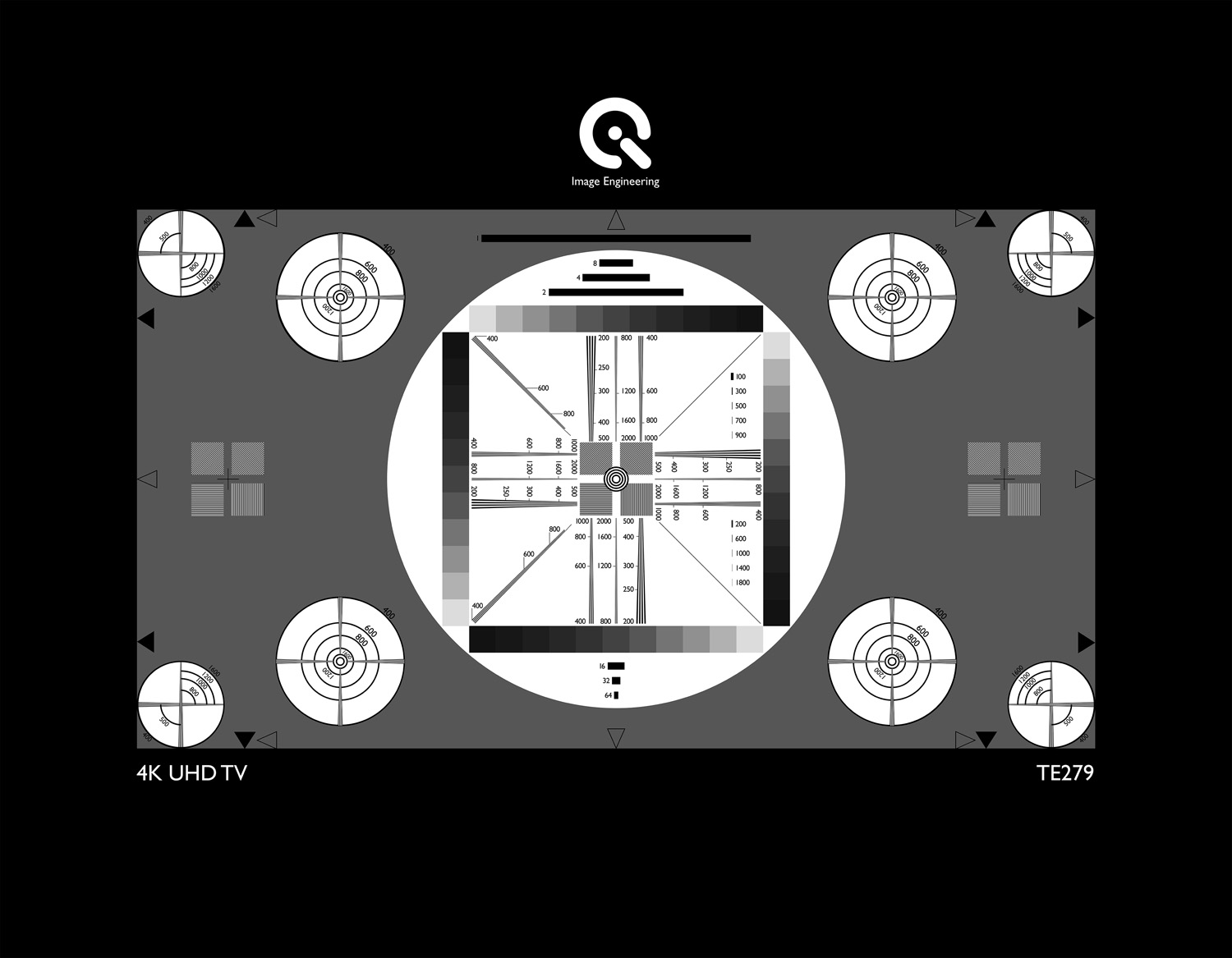

分辨率测试图卡TE279D

4K(UHD TV)分辨率测试图卡简介

TE279测试卡是以灰色为背景(D=0.75;透射率=18%),在中间有个白色的大圆圈,里面分布了灰阶条和分辨率楔形线条。在中间圆圈的两边,排列了四个带有分辨率楔形线条的小圆圈。

16:9的格式是由位于水平和竖直中间线上的四个箭头所标示的。另外,在图片的上部和底部边缘处,四个箭头靠近圆圈的位置标示了4:3的格式。

在白色圆圈的四个方向上各有一个11阶灰阶条。这些灰阶条从D=0.15到D=1.65以同等的线性距离增长,用于测试相机半色调再现性。然而由于周围的白色区域,测试结果会更有质量。

分辨率测试卡上的所有频率值都用cph(每单位像高的线数)表示。在中央大圆圈里,水平及竖直地排列了三条不同频率的分辨率楔形线条。它们的频率分别是从200到500,400到1000,800到2000cph。另外,在45度角交叉的两条分辨率楔形线条产生频率为400到1000cph。

在分辨率测试卡的正中心及左右两侧,有四个线光栅方格,倾斜的角度分别 为0°,45°,90°,135°。它们产生了一个400cph的频率。那些倾斜角度为45°及135°的线光栅方格在水平及竖直方向上(由于他们的倾向)生成了不同的频率。

中央大圆外面的八个小圆分别安排用于16:9 和4:3格式。其中较大的圆有十字形分辨率楔形线条。这些圆环用来标示水平和竖直方向上的分辨率,同时也可以用于检测几何失真。分别可显示400,600,800,1200及1600cph的分辨率。位于角落的四个圆有更长的分辨率楔形线条,它们的交叉点是640cph,并且标有从400到1600cph的刻度。

在测试卡的中间,白色和灰色区域内排列有七条杆元图,长度依次为1(=像高的一半),2,4,8,16,32及64cph。从左到右的竖直灰阶条那有5个额外的短条,范围从100到900及从200到1800cph。
