纹理测试卡-彩色枯叶图

纹理测试卡-彩色枯叶图简介 彩色落币图是枯叶图的升级设计是为了测量纹理清晰度。比起旧版的枯叶图它有几大优势:包括为提高测量精度和鲁棒性不变的比例,左右两边的灰色区域有助于去除噪声(使用的一种技术叫做灰块噪声的功率光谱密度是从中心溢出区域的信号和噪声总和的PSD中减去得到的。) 关键功能: 1、中心的落币图案是比例固定的(不像传统的枯叶图),增加了测量MTF的精度和鲁棒性,对于没有线性化处理的RAW格式图片它们和其他的方法(比如斜边)是一样的。 2、测试卡的对比度是3:1,也称作CPIQ第三阶段纹理模糊指标草案规范草案。 3、相对其他的枯叶图而言,它的均匀性比较好。 4、它包含斜边(对比度分别为2:1和4:1) 5、枯叶图左右两边的灰色区域和枯叶图案一样有着相同的密度。 6、包含有16个灰块和识别标记。线性化创建从0到255的17灰阶(类似于ISO12233标准里的西门子星状图)

市场价 : ¥2400
优惠价 : ¥1300
品 牌 : ESSER爱莎/Sine Image
单 位 : 张

纹理测试卡-彩色枯叶图

品牌:Imatest/Sine Image
型号:ISC-Color
尺寸:大中小尺寸可选
类型:反射式/透射式可选
基材:哑光,半光,LVT菲林




纹理测试卡-彩色枯叶图

纹理测试卡-彩色枯叶图简介

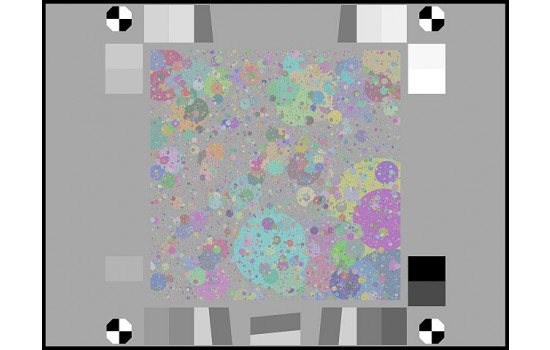

彩色落币图是枯叶图的升级设计是为了测量纹理清晰度。比起旧版的枯叶图它有几大优势:包括为提高测量精度和鲁棒性不变的比例,左右两边的灰色区域有助于去除噪声(使用的一种技术叫做灰块噪声的功率光谱密度是从中心溢出区域的信号和噪声总和的PSD中减去得到的。)

关键功能:

1、中心的落币图案是比例固定的(不像传统的枯叶图),增加了测量MTF的精度和鲁棒性,对于没有线性化处理的RAW格式图片它们和其他的方法(比如斜边)是一样的。

2、测试卡的对比度是3:1,也称作CPIQ第三阶段纹理模糊指标草案规范草案。

3、相对其他的枯叶图而言,它的均匀性比较好。

4、它包含斜边(对比度分别为2:1和4:1)

5、枯叶图左右两边的灰色区域和枯叶图案一样有着相同的密度。

6、包含有16个灰块和识别标记。线性化创建从0到255的17灰阶(类似于ISO12233标准里的西门子星状图)



纹理测试卡-彩色枯叶图尺寸参数


落币图尺寸 落币图案尺寸 打印尺寸 介质尺寸
12×12 in (305x305mm) 22.4×16.8 in (569x426mm) 24×18 in (610x458mm)
8×8 in (203x203mm) 14.93×11.2 in (379×284 mm) 16×12 in (458x305mm)
6×6 in (152x152mm) 11.2×8.4 in (284x213mm) 12×10 in (305x254mm)
超小(高精度透射) 5.536×5.536 in (141x141mm) 9.25×7.75 in (159x197mm) 10×8 in (254x203mm)
