HDTV通用测试图卡

品牌:ESSER爱莎/Sine Image
型号:TE167
尺寸:可定制
材料:高清相纸/菲林
比例:16:9
类型:反射式/透射式可选

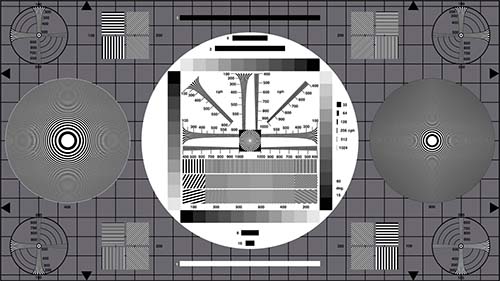

TE167测试图设计用于HDTV摄像机的一般评估。它由灰度,圆形图,网格,扇形星,多波束和分辨率楔组成。
在D = 0.15的灰度中,四个灰度的密度从D = 0.15增加到D = 1.65(对比度= 40:1)。周围的灰色区域具有D≈0.75的密度。在该灰色区域上存在对应于电子网格生成器的网格的25/15网格。
测试图主要用于电子照相机的传输特性的方位评估。圆形图和网格允许评估几何形状。
位于中心的小扇星星作为聚焦辅助。
数字表示分辨率 - 独立于标准 - 以cph为单位(每个图像高度的周期)。要读取“行”中的分辨率,只需将这些值加倍。以MHz为单位的转换因标准而异(见表)。

市场价 : ¥2700
优惠价 : ¥1600
品 牌 : ESSER爱莎/Sine Image
单 位 : 张

HDTV通用测试图卡

品牌:ESSER爱莎/Sine Image
型号:TE167
尺寸:可定制
材料:高清相纸/菲林
比例:16:9
类型:反射式/透射式可选

HDTV通用测试图卡简介

TE167测试图设计用于HDTV摄像机的一般评估。它由灰度,圆形图,网格,扇形星,多波束和分辨率楔组成。

在D = 0.15的灰度中,四个灰度的密度从D = 0.15增加到D = 1.65(对比度= 40:1)。周围的灰色区域具有D≈0.75的密度。在该灰色区域上存在对应于电子网格生成器的网格的25/15网格。

测试图主要用于电子照相机的传输特性的方位评估。圆形图和网格允许评估几何形状。
位于中心的小扇星星作为聚焦辅助。

数字表示分辨率 - 独立于标准 - 以cph为单位(每个图像高度的周期)。要读取“行”中的分辨率,只需将这些值加倍。以MHz为单位的转换因标准而异(见表)。

分辨率可以通过在0°,45°和90°(高达1000cph = 2000线)的分辨率楔形在图像中心的上部可视地确定。在中心下方,具有100,200,300,400,500和600cph的多脉冲串的三行位于靠近图像中心的较高频率的场。两个底部行的多脉冲与水平线倾斜30°和15°。三行主要用于电子测量,底行还允许粗略测量垂直分辨率。

位于灰度级之上和之下的水平条给出关于中频范围(条纹)中的传输特性的信息。

借助灰度级可以粗略地评估半色调再现,然而由于白色周围区域,不可能进行精确的评估。

在左侧和右侧两个波带片位于,左边一个达到局部频率400 cph和右边的800 cph。波带片用于确定电视摄像机和电视传输系统的以下特性:

  • 水平,垂直和对角方向的分辨率
  • 分辨率取决于扫描的位置
  • 水平和垂直孔径校正的影响
  • 区域板和电视光栅之间的干扰影响。彩色显像管的荫罩结构
  • 相机水平和垂直移动(或测试图)时的反应:动态分辨率;临时干扰。

标准 1125 / 59.94 / 2:1
cph MHz
100 6.9
200 13.7
300 20.6
400 27.4
500 34.3
600 41.2
700 48.0
800 54.9
900 61.7
1000 68.6
