T259000高照度/可调色温透射式灯箱

产品特点
1. 透射面均匀度>90%
2. 照度可调,调光范围:0—120000Lux,无频闪,分粗、细两个调光旋钮,调光更加精准
3. 光色稳定,寿命10000小时以上
产品规格
1. 灯箱外形尺寸(如图2):410长mm*宽145*高330mm
2. 灯箱透射面尺寸:290长mm*高220mm
3. 测试卡卡槽尺寸:360长mm*8宽mm*高285mm
4. 使用环境:0-28℃,相对湿度85%以下(非冷凝)
5. 输入电压: AC110V 6.8A
AC220V 3.4A
47/63Hz
最大消耗功率400W
6. 净重:7.2kg

市场价 : ¥34000
优惠价 : ¥28000
品 牌 : 三恩时
单 位 : 台

T259000高照度/可调色温透射式灯箱简介

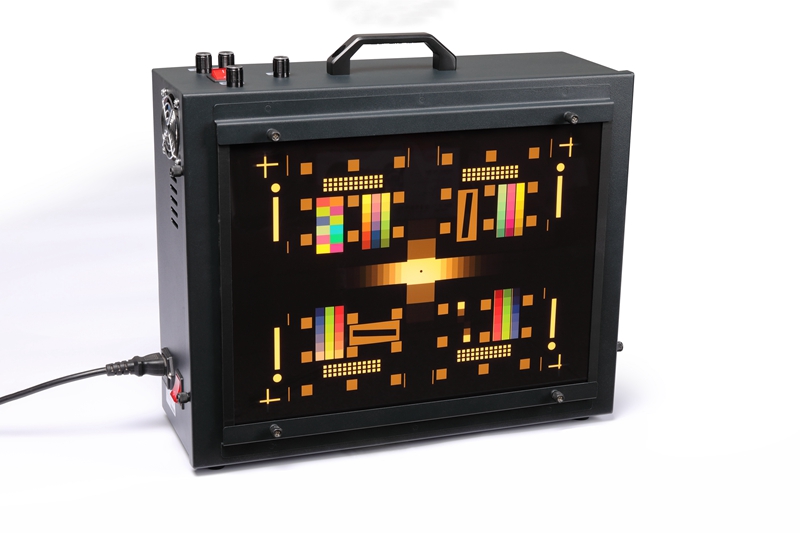

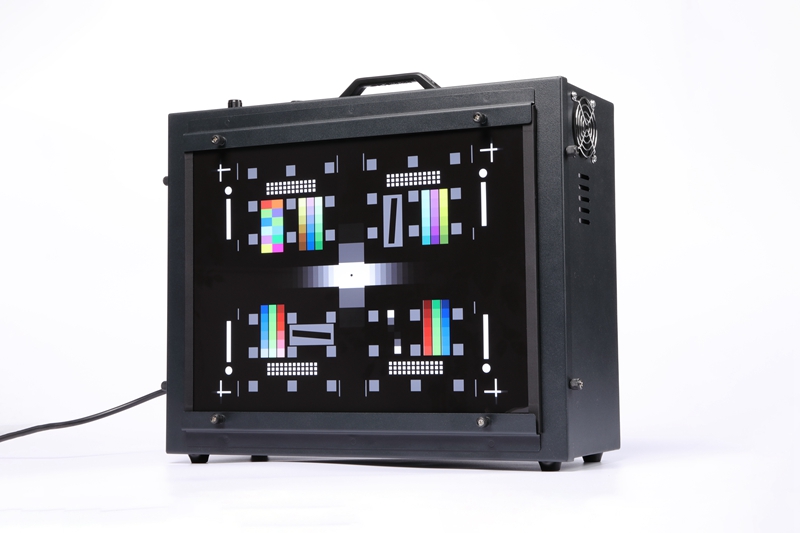

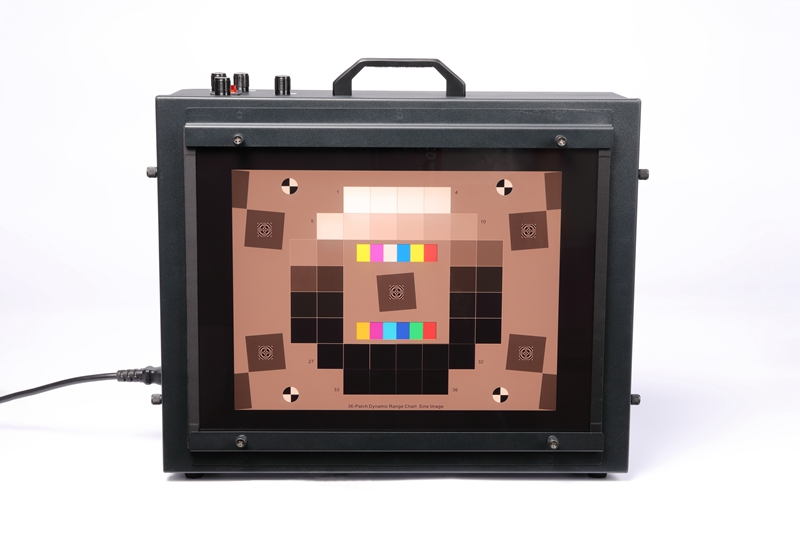

T259000高照度/可调色温透射式灯箱是深圳三恩时科技有限公司新研制的摄像头测试专用灯箱。本产品采用大功率、高照度、无频闪、长寿命、色温稳定的LED光源,为摄像镜头评价体系提供专业照明环境。

T259000高照度/可调色温透射式灯箱

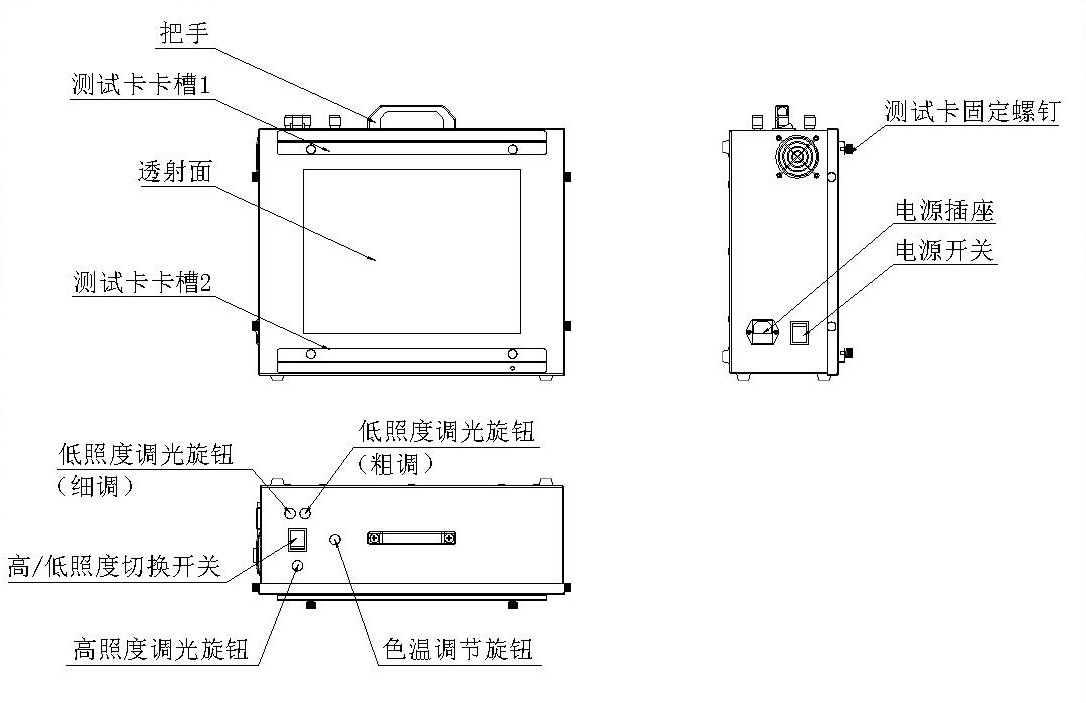

T259000高照度/可调色温透射式灯箱(如图1)主要由:箱体、把手、测试卡槽、透射面板、高照度低照度换挡开关、调光旋钮(分高照度和低照度旋钮,低照度旋钮包括:粗调和细调旋钮)、测试卡固定螺钉、电源插座、电源开关等部件组成。


T259000高照度/可调色温透射式灯箱主要部件
图1  T259000高照度/可调色温透射式灯箱



T259000高照度/可调色温透射式灯箱特点

1. 透射面均匀度>90% 。

2. 色温可调,色温可调范围:2300K--8000K

3. 照度可调,调光范围:0—120000Lux,调光分高照度调光档和低照度调光档。其中,低照度调光档包含粗、细两个调光旋钮,调光更加精准。

4. 光色稳定,无频闪,寿命10000小时以上。



T259000高照度/可调色温透射式灯箱规格

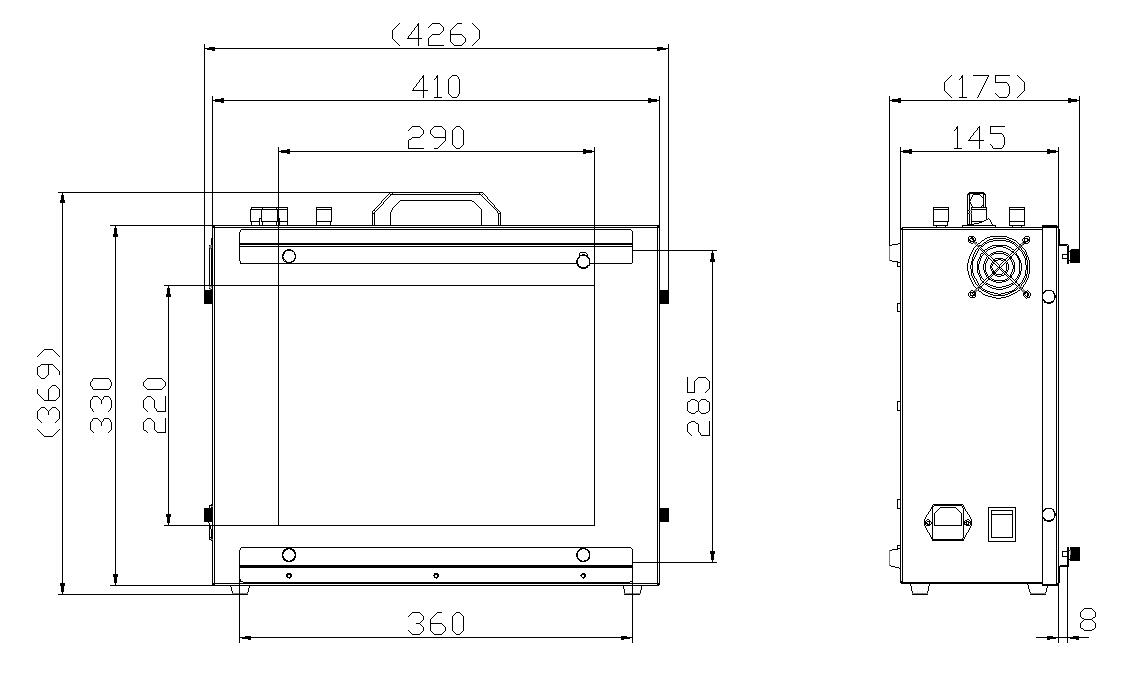

1. 灯箱外形尺寸(如图2):410长mm*宽145*高330mm。

2. 灯箱透射面尺寸:290长mm*高220mm。

3. 测试卡卡槽尺寸:360长mm*8宽mm*高285mm。

4. 使用环境:0-28℃,相对湿度85%以下(非冷凝)。

5. 输入电压:   AC110-240V  2.2A  50/60Hz大消耗功率240W。

6. 净重:7.2kg。


T259000高照度/可调色温透射式灯箱外形尺寸
图2  T259000高照度/可调色温透射式灯箱外形尺寸



T259000高照度/可调色温透射式灯箱操作说明

1.通电之前请确认连接符合本产品的电源。

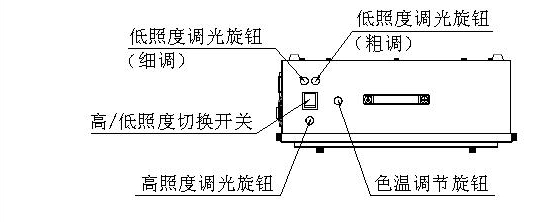

2.将照度计的探头放在灯箱透射面上,根据所需要求旋转调光旋钮调节灯箱亮度(如图3)。

高照度调光:将高/低照度切换开关按到高照度端,旋转高照度调光旋钮。

低照度调光:将高/低照度切换开关按到低照度端,旋转低照度调光的粗调和细调旋钮。

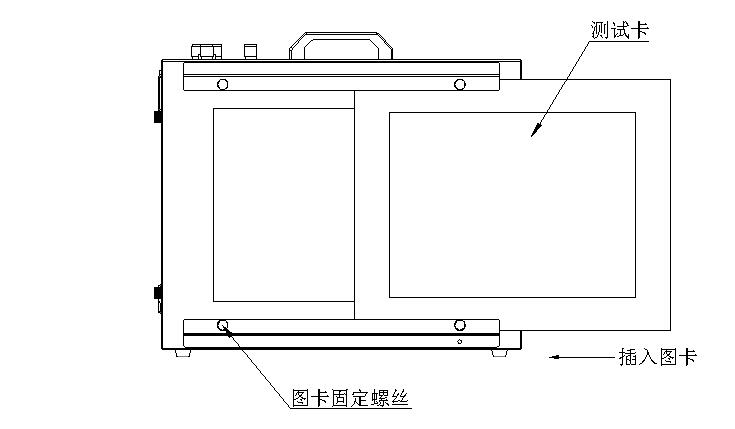

3.调到所需照度后,预热5-10分钟,待光色稳定后,将图卡插入灯箱卡槽。图卡在灯箱透射面的正中间,扭4颗紧图卡固定螺丝将其固定(如图4)后即可测试使用。


T259000高照度/可调色温透射式灯箱使用示意

图3  T259000高照度/可调色温透射式灯箱使用示意

 T259000高照度/可调色温透射式灯箱图卡安装


图4  T259000高照度/可调色温透射式灯箱图卡安装


T259000高照度/可调色温透射式灯箱

T259000高照度/可调色温透射式灯箱维护保养

1. 灯箱的免费保修期为壹年。

2. 对灯箱进行维护时,应关闭主电源,拔掉电源线。

3. 定期(建议1个月1次)对灯箱进行清理、清洁。如灯箱壁板、底板、反光板上沾有灰尘或存有手印、油印等污点、污渍时,可用干净的白色软布沾点清水或含中性清洁剂的水轻轻擦除污物,严禁使用硬物削刮及化学溶剂除污,以免破坏灯箱壁的表面涂层。

4. 如灯箱表面涂层破损或变色则应更换。

5. 如遇故障请及时联系厂家,不可自行更换配件,以免产生安全隐患或导致灯箱损坏。


T259000高照度/可调色温透射式灯箱

T259000高照度/可调色温透射式灯箱注意事项

1. 注意使用合适的电源,在使用前查看灯箱背面的电源标签。

2. 放置时应确保每个灯箱之间或灯箱与墙壁之间的小间距50cm。确保灯箱与易燃和可燃物之间保留安全距离。应放置在通风凉快(如风扇或空调风能吹到位置)的地方。

3. 建议在更高照度条件下连续使用时间更多不超过2小时。

4. 灯箱不能再有爆炸性危险的环境空间内使用。

5. 注意不能将灯箱放置在潮湿有水及水管和消防水洒附近的位置,应保持周围环境的干燥。

6. 可用干净、不起毛的白布沾含少量中性清洁剂的水或清水去除灯箱表面的污渍,禁用化学溶剂擦拭和用硬物刮擦。

7. 对灯箱进行维护保养及更换光源时,应切断主电源。



T259000高照度/可调色温透射式灯箱装箱清单

装箱物品 数量
灯箱 1台
电源线 1根
使用说明书 1本
合格证、保修卡
1份
