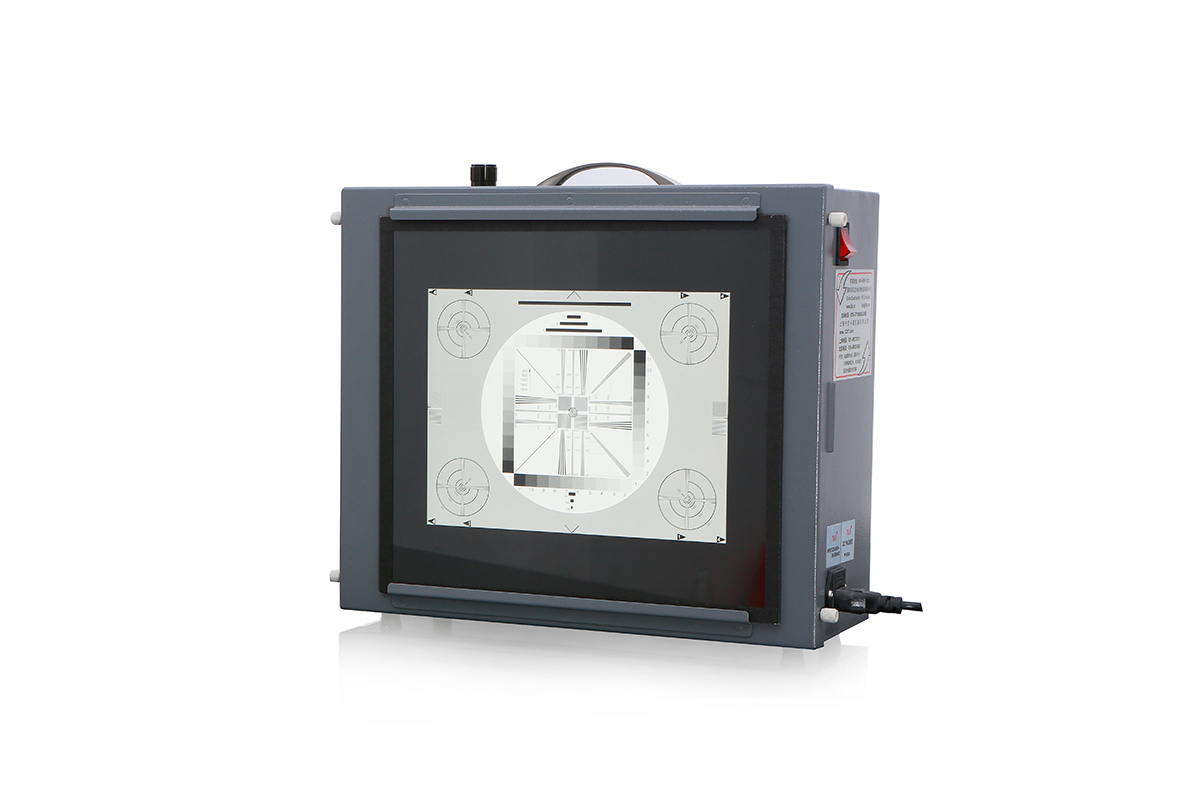

3nh标准透射灯箱CC3100/CC5100

3nh 或 DNP标准灯箱 3nh & DNP Standard Color Viewer

该产品是摄影机及静相摄影机的评价，调整用的光源装置。

能看由于高频荧光灯点灯方式的采用闪烁不定没有的画像。

方法:

光源: DNP标准颜色viewer油灯
(特殊荧光管10W×4个使用)
电源: AC100v50，60Hz
点灯方式: 高频点灯方式20KHz
演颜色性: 对各颜色演颜色评价点90以上
色温: (日本制CL-200测量)
使用温度: 10～40〓C
使用湿度: 80％以下(结露没有事)
外形尺寸: 375W×365H×165D m/m
亮度方面尺寸: 250W×190H m/m
海图尺寸: 320W×290H m/m
消耗功率: 80W
重量: 6.5kg/7.5kg
由于viewer包藏荧光油灯的差异的亮度方面的特性




使用说明

【1】 使用前

电源:AC电源100v，50Hz，60Hz共用
光源:DNP标准颜色viewer油灯 10W×4个
消耗功率:80W

【2】 使用

(1) AC100v的插座插入电源编码的插头。
※注意: AC100v以外的电源请别连接。
在海外利用时候，必定拜托您了变压器的使用。
变成弄错AC100v以外的电源连接的话被安上内部取的变压器的烧毁。
 (2) ON电源开关。
 (3) 以油灯点灯常温(20℃)点灯后15～20分稳定。
 (4) 油灯不点灯的时候，向别的项目的大街电保安人员要求请求确认。
 (5) 油灯的胫―王现象发生了的时候修好做电源开关3～4次ON，OFF。

【3】 油灯不点灯的时候

 请在电保安人员确认。
 (1) 插座AC100v通上电流。
 (2) 插座插入viewer的插头。
 (3) viewer的电源开关ON。

 Viewer的油灯不点灯的时候，能考虑象下面一样的事

 (1) 油灯2盏点灯的时候，变压器的一方的保险丝溶断做着。
 (2) 油灯4盏是不点灯的时候，2台变压器的各々的保险丝溶断做着。
  ※注意: 上述(1)(2)AC100v以外的通电的时候发生。这变压器内部烧毁是原因。
变压器的交换变成必要。

【4】 与油灯的交换清扫

 在平的台里(上)放置viewer从插座上请取下电源编码。
以下面的顺序进行卸载。
 (1) 放松上面框框的硬币螺钉2处。
 (2) 用双手举起50～60毫米上面框框的硬币螺钉方面推到前方的话上面框框偏离实体。
 (3) 取下玻璃板和丙烯板。
 ※注意: 玻璃板因为有破裂请当心手手指。
(特别象用手手指不擦一样地请注意板边方面。)

 ■油灯交换
 (1) 又，1年流逝的时候点灯2,000小时。
 (2) 脱离用双手手指夹油灯的管端部使之转90〓。

 ■清扫工作
 (1) 请在纱布中浸湿酒精擦去反射板表面，丙烯板和玻璃表面的污秽取。
 (2) 清扫为了6个月～1年1次，正常保持色温，亮度无论如何拜托您了。

【5】 使用前

 viewer因为使用着玻璃品请注意下面的事。
 (1) 请别给(对)viewer实体给予大的冲击。
 (2) 请别搁置对viewer表面沉重的东西。

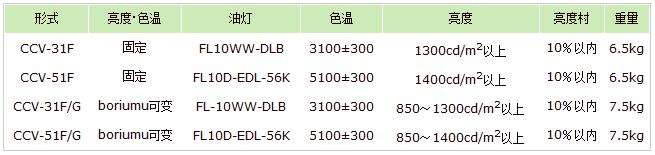

DNP Standard color Viewer


Specification
